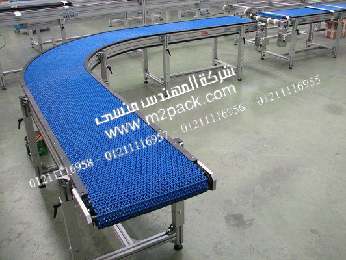

نقدم لكم نحن المهندس منسي مقالة بعنوان السيور الناقلة بين التاريخ والتطور
هي تجهيزات متحركة مخصصة لحمل المواد أو الأشخاص ونقلهم من مكان إلى آخر وهي تتميز بإمكانية التحميل والتفريغ من دون توقف الناقل، وتستخدم السيور الناقلة على نطاق واسع بالتنسيق مع الأنظمة الميكانيكية في العمليات الإنتاجية في مختلف المجالات الصناعية والإنشائية والخدمية والزراعية.
لمحة تاريخية:
كانت البكرات من أول العناصر التي عرفها الإنسان منذ القرن السابع الميلادي، وأسهمت في تسهيل أعمال النقل إلى جانب العتلات والاسطوانات والتي لا يعرف زمن بدء استخدامها على وجه التحديد.
وتشير المصادر العربية الإسلامية إلى وجود آلات من هذا القبيل، وبقي الأمر مقتصرا على مثل هذه الآلات حتى القرن الرابع عشر الميلادي حين دخلت المسننات مجال الصناعة، وبدأت منذ ذلك الحين تتسارع خطوات التطور التقني في هذا المجال، وفي عام 1746م استخدم أول ناقل ذي مغارف وسلاسل في المناجم ويدار بمساقط المياه.
ومع اختراع المحركات في القرن التاسع عشر زادت وتيرة تطور آلات النقل في مجالات كثيرة في معظم الدول الغربية، وفي عام 1870م قام “فيشنيغرادسكي” بوضع أول مقرر لآلات النقل والرفع وتدريسه، ومنذ ذلك التاريخ أصبح هذا المقرر أحد المقررات الرئيسة لجميع المعاهد والجامعات التقنية.
نشرح لكم نحن المهندس منسي تصنيف آلات النقل:
تصنف آلات النقل وفق أسس مختلفة، فقد تصنف بدلالة:
- القوة المحركة (كهربائية، ضغط الهواء، هيدروليكية).
- نوع المادة المنقولة (حبيبية، غبارية، كتلية).
- منحى اتجاه الحركة (مستوي، أفقي، رأسي).
- الوضع في المنشأة (ثابتة، متحركة).
- العنصر الناقل للحركة (السيور، السلاسل، البسط، الاسطوانات).
إلا أن التصنيف الأكثر انتشارا هو تصنيفها بدلالة طريقة نقل المواد، أي تلك المجهزة بعنصر جر أو من دونه:
1- النواقل المجهزة بعنصر جر:
أ- البسط الناقلة:
وتعد من أكثر آلات النقل انتشارا في المجالات الزراعية والصناعية والغذائية والخدمية، وتستخدم البسط الناقلة لنقل الأشخاص والمواد الحبيبية (حبوب، رمال، نواتج الصناعة) والقطعية (صناديق، علب، حقائب، أكياس) بإنتاجية متباينة تصل إلى عشرين ألف طن في الساعة، وبمسافة نقل تصل إلى متر، كما تستخدم بسرعات مختلفة تصل إلى 7م/ث.
ب- النواقل ذات الصفائح:
تستعمل عموما لنقل المواد القطعية وقد تستخدم لنقل المواد الحبيبية وذلك باختيار الصفائح اختيارا مناسبا، وتصلح هذه النواقل للاستخدام في عدة مجالات، وخاصة عندما تترافق عملية النقل بعمليات تقنية معينة كالسقاية أو التبريد، أو الغسيل، أو الطلاء، أو التجفيف أو غيرها، وتتميز النواقل ذات الصفائح بإمكانية نقل القطع الكبيرة والأجسام الحارة مع قدرة إنتاجية تصل إلى طن/ ساعة، ومسافة نقل تصل إلى 2كم، وبسرعة لا تتجاوز 1 م/ث، كما تتميز بإمكانية التعبئة مباشرة.
ج- السلالم (الأدراج) المتحركة:
تستخدم لنقل الأشخاص إلى ارتفاعات معينة ضمن المباني كمحطات المترو والمطارات والمخازن والمؤسسات الاستهلاكية والإدارية الكبيرة، وتعد هذه السلالم شكلا من أشكال الناقل ذي الصفائح مائلا بزاوية معينة، حيث تحل درجات السلم مكان الصفائح التي تجرها سلسلتا جر.
د- النواقل ذات العوارض:
تستعمل لنقل مختلف أنواع المواد (قمح، فحم، طين، سماد وغيرها) باستثناء المواد القابلة للكسر أو العطب والمواد شديدة الرطوبة، ويتميز الناقل ببساطة التصميم، وإمكانية التعبئة والتفريغ في أي نقطة على مسار الحركة، وإمكانية نقل المواد ذات الحرارة المرتفعة، إلا أن من مساوئه التآكل الشديد للسلسلة وللقناة، وهدر كمية كبيرة من الطاقة.
هـ- النواقل ذات المغارف (الدلاء):
تستخدم لنقل المواد الحبيبية والغبارية عموما، كما يمكن نقل القطع في كافة مجالات الصناعة وذلك باستخدام أداة حمل مناسبة، وينحصر استعمال هذه النواقل في المستوى الرأسي، وتنقل المواد من بداية الناقل إلى نهايته من دون وجود محطات تعبئة أو تفريغ وسطية، ويتميز الناقل بحجم صغير نسبيا في المستوى الأفقي، وبإمكانية رفع تصل إلى 60 مترا وإنتاجية تصل إلى 500 م3/ساعة، إلا أن هذه النواقل حساسة لزيادة الحمولة وتتطلب وصول المواد بشكل منتظم.
و- النواقل المعلقة:
يمكن لهذه النواقل أن تنقل قطعا ذات أبعاد تصل إلى 12 مترا وإلى وزن يصل حتى 2.5 طن، كما يمكنها القيام بعدة عمليات تقنية على المواد المنقولة (دهان، تنظيف، معالجة حرارية، تجفيف، معالجة كيمياوية) وتتميز هذه النواقل بإمكانية النقل الفراغي إذ يمكن استعمال ناقل واحد لعدة أبنية متجاورة، أو للنقل بين طوابق مختلفة، كما تتميز بإمكانية استخدام التحكم في عمل الناقل وبإمكانية جعل الناقل مستودعا متحركا في حال الضرورة، ويختلف تصميم النواقل المعلقة بعضها عن بعض باختلاف الهدف من استعمالها.
2- النواقل من دون عنصر جر:
أ- النواقل اللولبية:
تستعمل لنقل المواد الحبيبية والغبارية في مختلف المجالات، وتتميز هذه النواقل ببساطة التصميم وسهولة الصيانة وإمكانية التعبئة والتفريغ من مختلف النقاط مع إغلاق محكم.
ب- النواقل الاهتزازية:
تستخدم لنقل المواد الحبيبية والغبارية ذات الترابط الضعيف فيما بينها، وقد تصل إنتاجية الناقل إلى 50 م3/ ساعة ولمسافة نقل لا تتجاوز 6م.
ج- النواقل التأرجحية:
تستخدم لنقل المواد الحبيبية والغبارية ذات الترابط الضعيف فيما بينها، ونادرا ما تستخدم لنقل القطع الصغيرة، وإنتاجية الناقل قد تصل إلى 400م3/ ساعة ولمسافة نقل لا تتجاوز 100م.
د- النواقل الاسطوانية:
تستخدم في كثير من المجالات، وخاصة في خطوط الإنتاج وفي المطارات والمخازن الكبيرة والمستودعات.
