نطرح لكم نحن المهندس منسي مقالة بعنوان الغلايات البخارية
الغلاية البخارية ببساطة جدا هي عبارة عن وعاء به ماء يسخن إلى درجة حرارة الغليان فينتج عن ذلك بخار وباستمرار الغليان وتغذية المياه وإحكام الوعاء ينتج ضغط لهذا البخار ويستخدم البخار في أغراض كثيرة اليوم منها على سبيل المثال مصانع السكر والألبان والزيوت والأعلاف والحلويات وتجفيف الفواكه والمشروبات الغذائية … الخ.

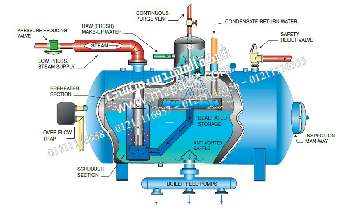

طريقة عمل الغلاية التي نقدمها نحن المهندس منسي :
تتكون الغلاية ذات أنابيب المياه عادة من وعائين أحدهما وعاء البخار وهو يحتوي على الماء الساخن والبخار، وهو يوجد في أعلى الغلاية والوعاء الآخر يوجد في أسفل المرجل ويمد المرجل بالماء البارد، ويصل بين الوعائين مجموعة أنابيب يصل طولها لحوالي 5 أمتار، يدخلها الماء من وعاء الماء البارد بواسطة مضخات ويحيط بها الهواء الساخن الناتج عن الشعلات التي تعمل بالغاز أو الزيت، فترتفع درجة حرارة الماء في الأنابيب ثم تدخل وعاء البخار ويتوزع الماء الساخن داخل وعاء البخار وبعد انفصال البخار عنه يبدأ في النزول عن طريق أنابيب الماء النازل إلى وعاء الماء البارد الموجود أسفل المرجل.
نشرح لكم نحن المهندس منسي المصطلحات المرتبطة بالغلايات:
1- الغلايات بالغة الصغر:
وفقا للقسم الأول من “قواعد الغلايات وأواني الضغط” للجمعية الأمريكية للمهندسين الميكانيكيين (ASME) يتصف هذا النوع من الغلايات بأن قطره الداخلي 16 بوصة (40 سم) وحجمه الإجمالي خمسة أقدام مكعبة عدا العازل والغلاف الخارجي.
2- غلايات البخار ذات الضغط المرتفع:
تقوم بتوليد البخار عند مستوى ضغط أكبر من واحد بار أما الغلايات التي تقوم بتوليد البخار عند مستوى ضغط أقل من ذلك فتصنف ضمن غلايات البخار ذات الضغط المنخفض وتصنف الغلايات الصغيرة المولدة للبخار عند الضغط المرتفع ضمن الغلايات بالغة الصغر.
3- غلايات الإمداد بالمياه الساخنة:
تملأ هذه الغلايات بالمياه وتعطي مياه ساخنة تستخدم في نواحي مختلفة خارج الغلاية وتعمل عند مستوى ضغط لا يتجاوز 11 بار أو عند درجة حرارة لا تتجاوز 120 ْم، ويصنف هذا النوع من الغلايات ضمن غلايات الضغط المنخفض أما إذا تجاوزت درجة الحرارة أو مستوى الضغط الحدود الموضحة فتصنف الغلاية ضمن غلايات الضغط المرتفع.
4- غلايات الضغط المنخفض:
هي غلايات بخار تعمل عند مستوى ضغط أقل من 1 بار أو غلاية مياه ساخنة تعمل عند مستوى ضغط أقل من 11 بار أو درجة حرارة أقل من 120 ْم.
5- الغلايات الجاهزة:
يتم تجميع كافة مكوناتها بالمصنع بما فيها أنابيب المياه أو أنابيب اللهب أو الحديد المصبوب وتتضمن الغلاية: جهاز الإشعال، مفاتيح التحكم ومستلزمات الأمان، ويعد هذا النوع من الغلايات أقل تكلفة من الغلايات ذات القدرة المماثلة التي يتم تجميعها أو تركيبها بالموقع.
6- غلايات القدرة:
غلايات بخار تعمل عند مستوى ضغط أكبر من 1 بار ويتعدى حجمها حجم الغلايات متناهية الصغر.
7- غلايات الضغط فائق الحرج:
تعمل عند مستوى ضغط أكبر من الضغط الحرج 221.2 بار ودرجة حرارة 374 ْم (درجة حرارة تشبع) حيث تتساوى كثافة الماء والبخار عند الضغط الحرج 221.2 بار مما يعني أن انضغاط البخار عند هذه النقطة يعادل انضغاط الماء، وعند تسخين هذا المزيج ينتج بخار محمص يمكنه القيام بالتشغيل بضغط مرتفع ويناسب البخار الجاف عمليات تشغيل المولدات التوربينية.
8- غلايات الحرارة المهدرة:
تستخدم الحرارة الثانوية الناشئة عن عمليات متنوعة مثل الحرارة الناتجة من الفرن العالي بمصانع الصلب أو الغازات العادمة الساخنة في التوربينات الغازية حيث تمرر الحرارة “المهدرة” على أسطح المبادلات الحرارية لتوليد البخار أو المياه الساخنة للاستخدامات العادية.
نوضح لكم نحن المهندس منسي الصمامات وأدوات التحكم والملحقات:
- صمام الأمان.
- صمام إغلاق خط التزويد بالبخار.
- مقياس ضغط البخار.
- صمام عدم رجوع.
- سحارة مقياس البخار.
- صمام اختبار المفتشين وقياس منسوب المياه.
- عمود المياه.
- مقياس ودليل مستوى المياه في الغلاية.
- مقياس اختبار المياه أو محابس الاختبار.
- صمام التصريف.
نشرح لكم نحن المهندس منسي مصطلحات تقييم مخرجات الغلاية:
يمكن التعبير عن مخرجات الغلاية بالقدرة الحصانية (Horse Power)، رطل البخار المتولد في الساعة، طن البخار المتولد في الساعة، وحدات حرارة إنجليزية (Btu) في الساعة، ميجاوات (MW).
والقدرة الحصانية للغلاية تستخدم في الولايات المتحدة وتعبر عن تبخر الماء إلى بخار جاف مشبع بمعدل 34.5 ليبرة / ساعة عند درجة حرارة 212 فهرنهيت، أي أن 1 حصان يعادل 33.475 Btu / ساعة ويعادل 10 قدم 2 من أسطح التسخين في الغلاية حسب المقاييس القديمة، أما في الغلايات الحديثة فإن مساحة تقدر بـ 10 قدم 2 من أسطح تسخين الغلاية تستطيع أن تولد من 50 إلى 500 ليبرة بخار / الساعة، ويتم التعبير عن سعة الغلايات الحديثة بعدد الأرطال من البخار التي تستطيع الغلاية توليدها / الساعة، أو Btu في الساعة، أو ميجاوات.
مدى عمل الغلاية:
يعبر عن المدى الذي تعمل به الغلاية أوتوماتيكيا من حيث حمل البخار أو كمية البخار المتولدة بالنسبة للسعة القصوى للغلاية، فمثلا في غلايات أنابيب اللهب يصل مدى عمل الغلاية إلى 1.5 بمعنى أن الغلاية تعمل حتى الحمل الأقصى لها.
وهناك متطلبات ينبغي أن تتوفر في الغلايات لتفي بالغرض المطلوب مثل:
- أن تكون الغلاية قادرة على إنتاج الحد الأقصى من البخار والأدنى من استهلاك الوقود.
- أن تكون سعة الغلاية مناسبة للاستهلاك وتغيرات المستقبل للحمل.
- أن تعمل في بدأ التشغيل بسرعة.
- تحملها للاجتهادات الحرارية والضغوط.
- أن تكون مجهزة بوسائل أمان من الحوادث والانفجار.
- سهولة الصيانة.
- أن لا تشغل حيزا كبيرا من العنبر أو المكان التي توجد به.
- اقتصادية من حيث استهلاك الوقود والطاقة.
- أن يكون هناك فراغ من جميع الجهات يسمح بسهولة التحرك للمتابعة والصيانة.
ننقل اضواء نحن المهندس منسي عن أنواع الغلايات:
- غلايات أنابيب اللهب: وهي الغلايات التي تعتمد في عملها على أن يكون اللهب بداخل الأنابيب والمياه في الحيز الخارجي بين الأنابيب.
- غلايات أنابيب المياه: وهي الغلايات التي تعتمد في عملها على أن يكون اللهب خارج الأنابيب في الحيز الخارجي وحولها والمياه داخل الأنابيب.
- غلايات رأسية وأفقية وذلك من حيث محور وضع جدار الغلاية للأرض.
- غلايات طبقا للوقود المستخدم (مازوت ـ سولار ـ غاز طبيعي).
